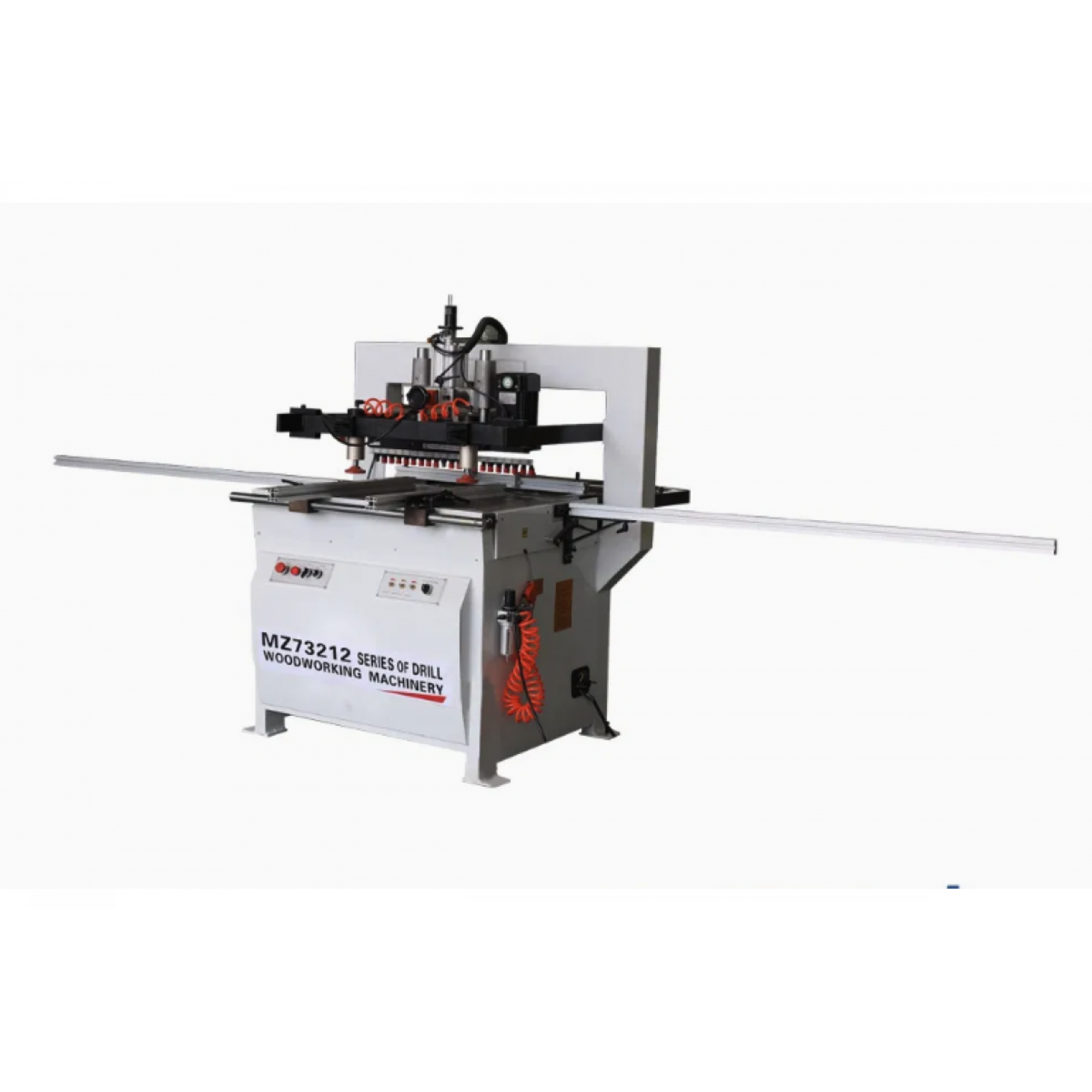

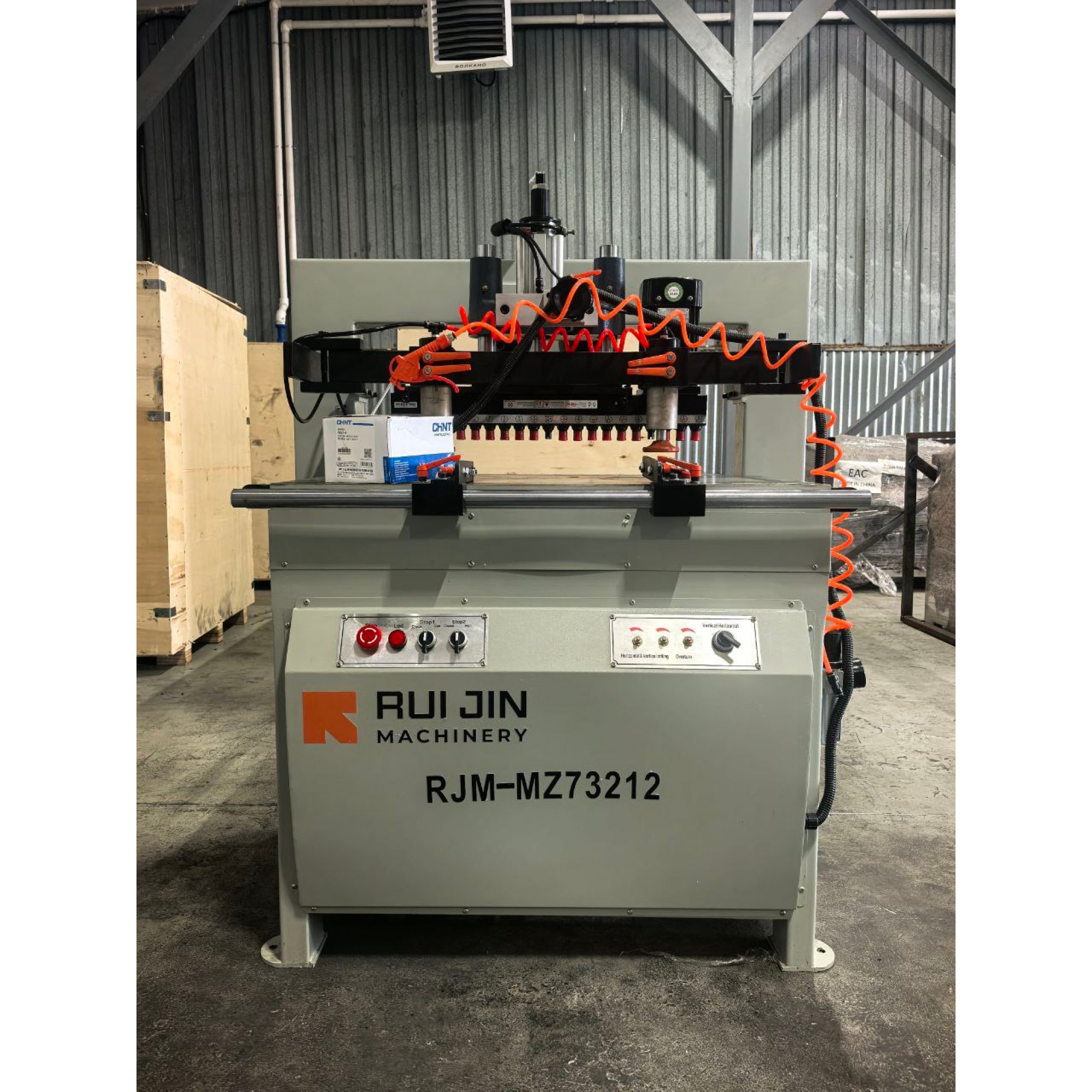

Используется на предприятиях по производству корпусной мебели, а также в столярных мастерских. Предназначен, для сверления монтажных отверстий в заготовках, как в вертикальной, так и в горизонтальной плоскостях, для последующей сборки деталей.

ВИДЕО

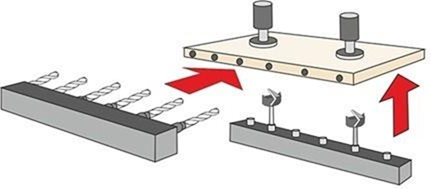

Схема работы

Конструктивные особенности

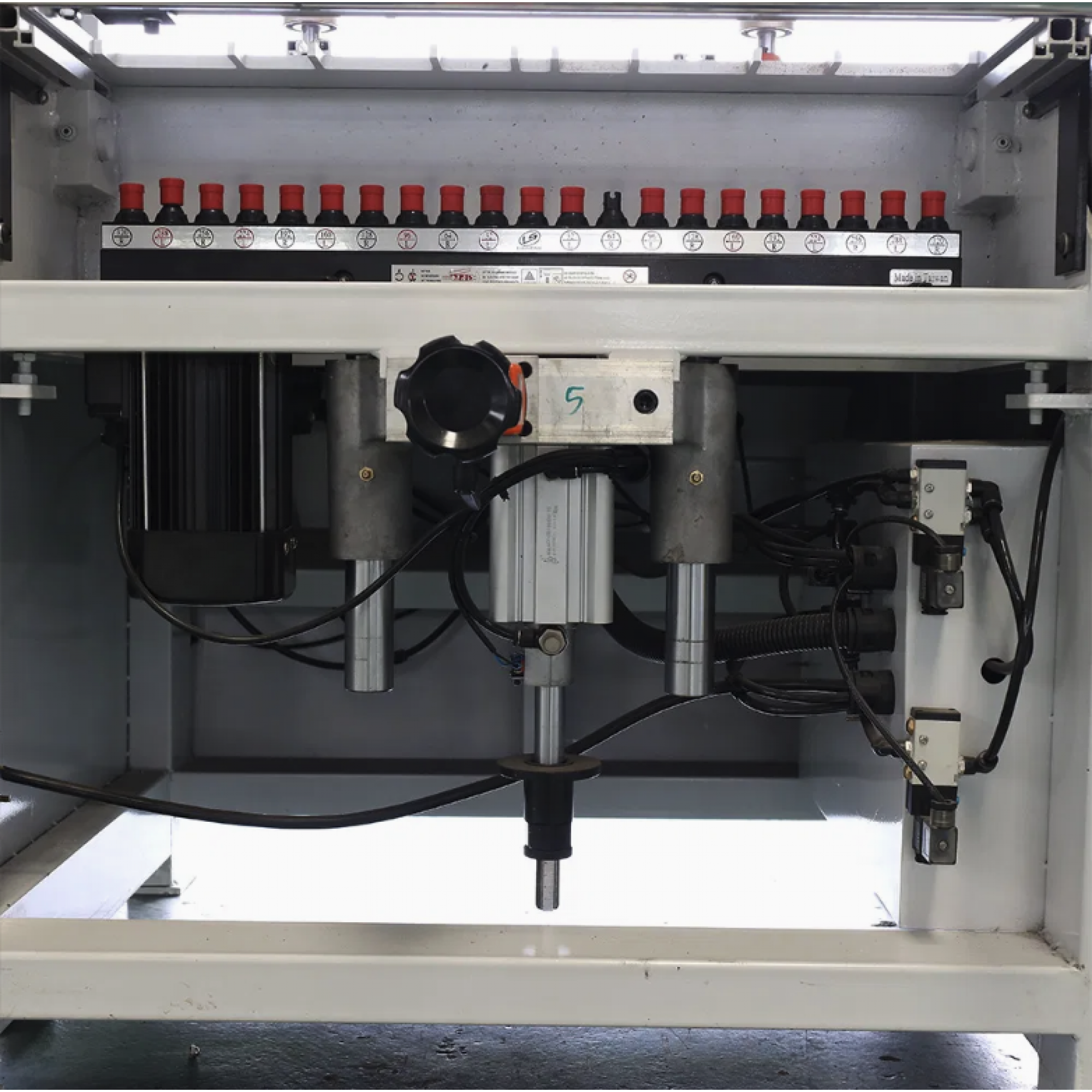

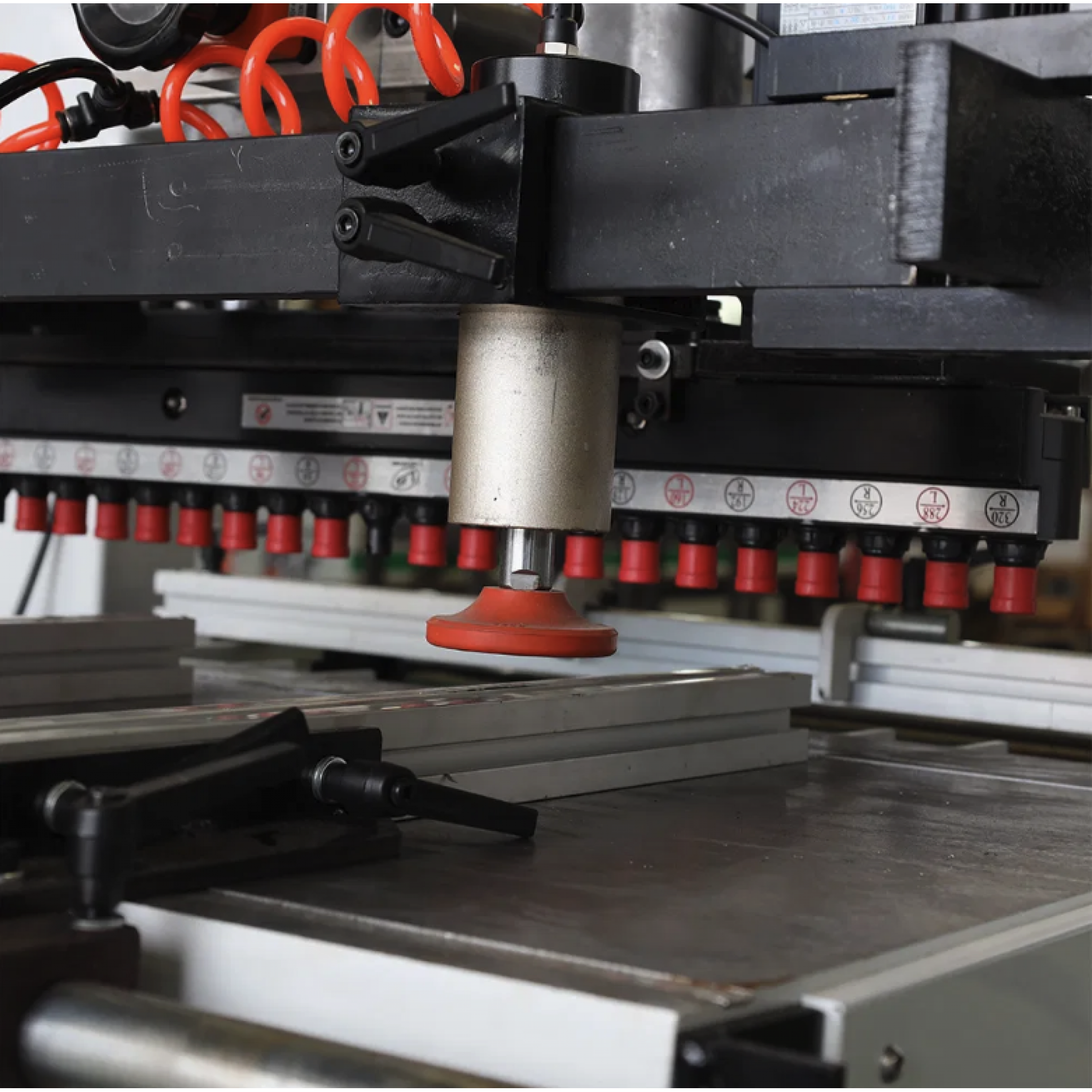

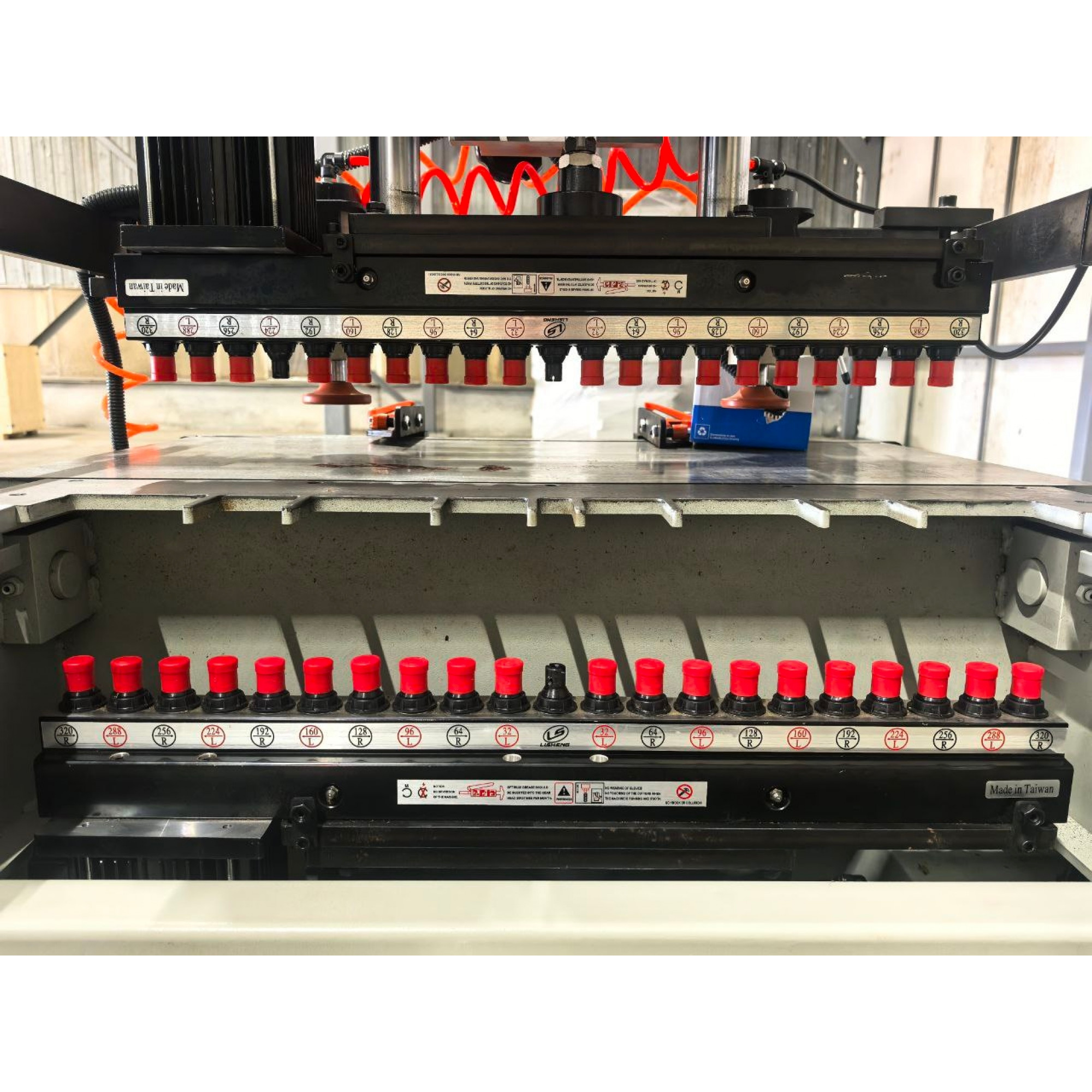

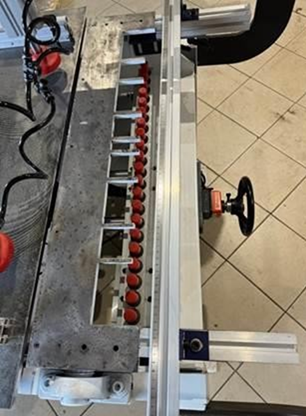

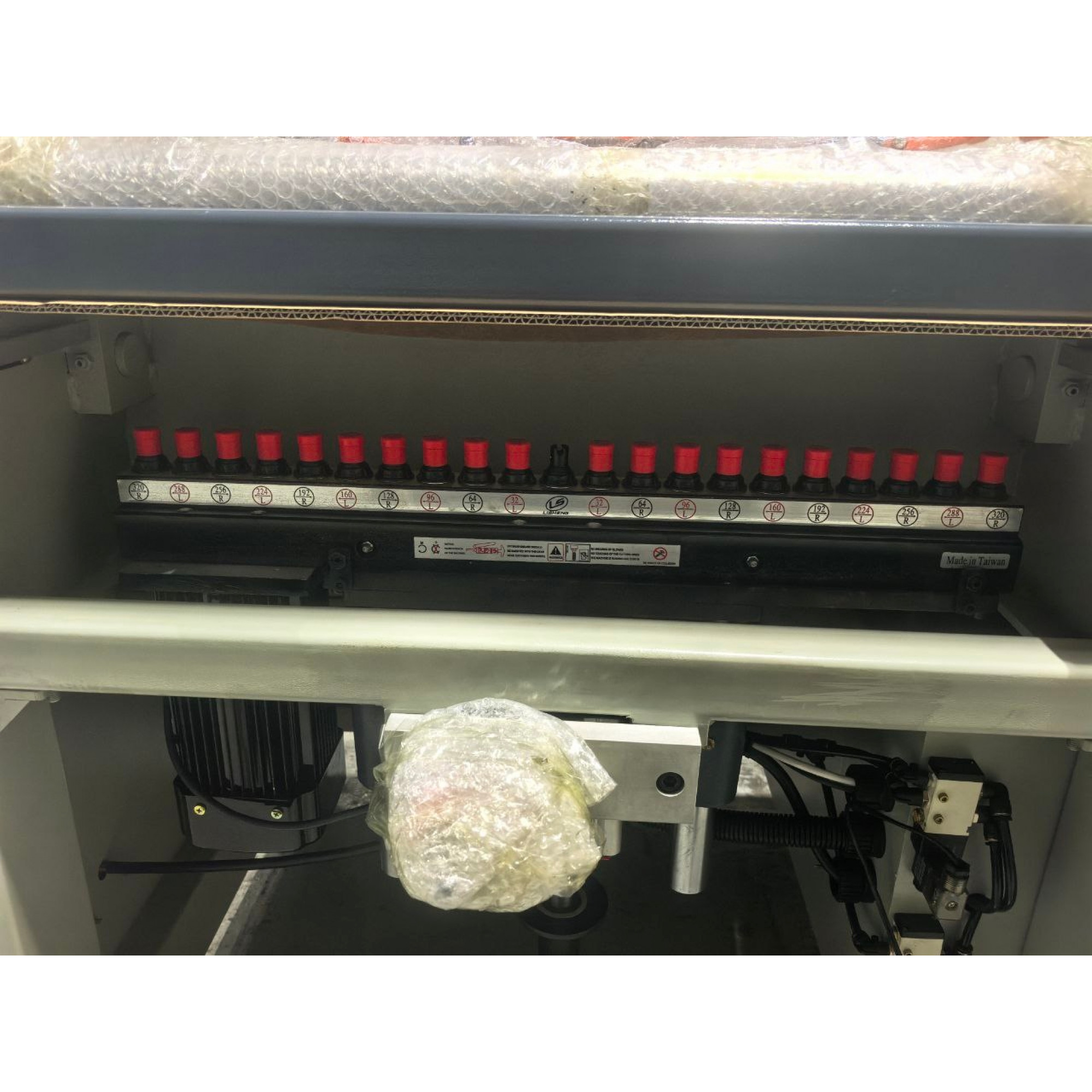

СВЕРЛИЛЬНЫЙ БЛОК

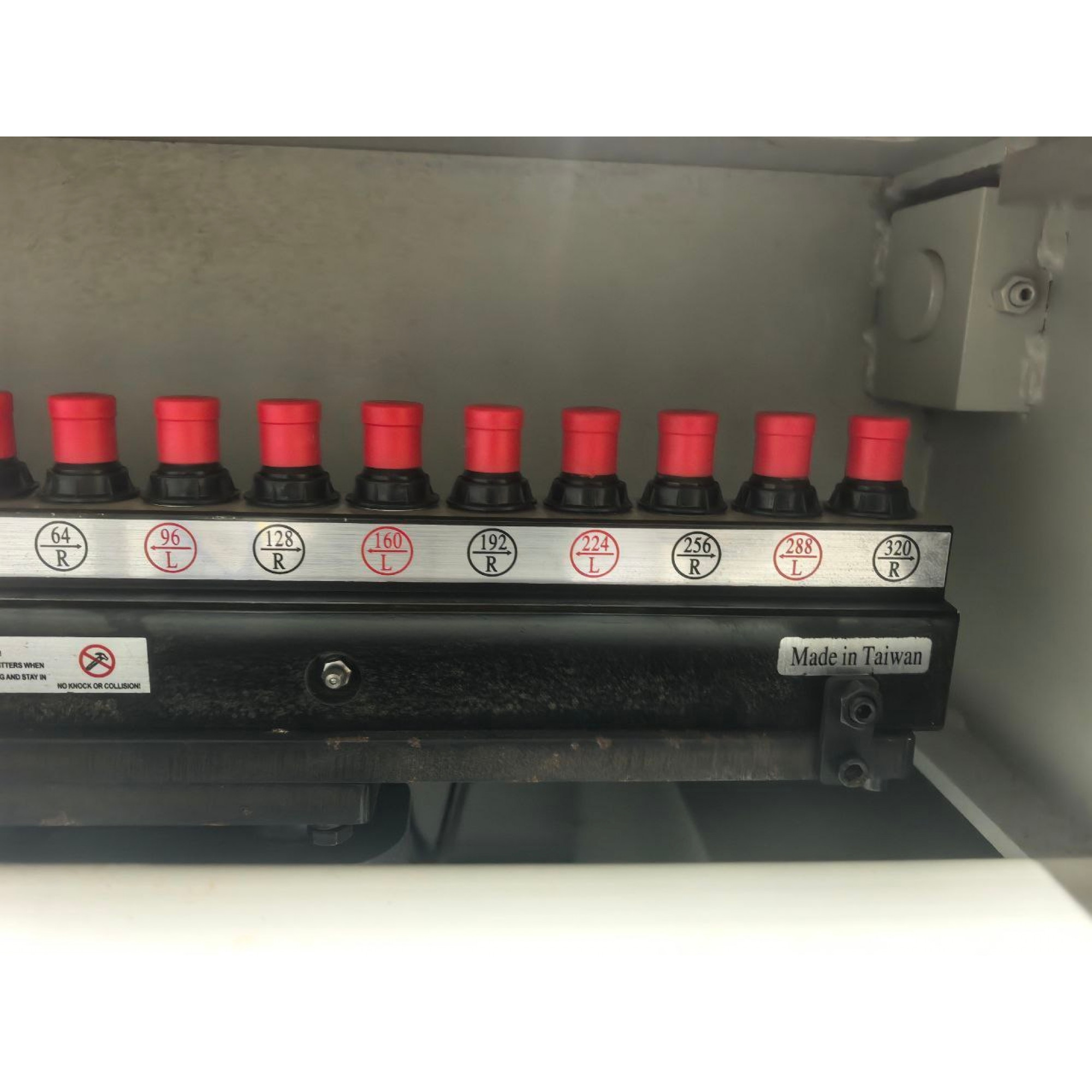

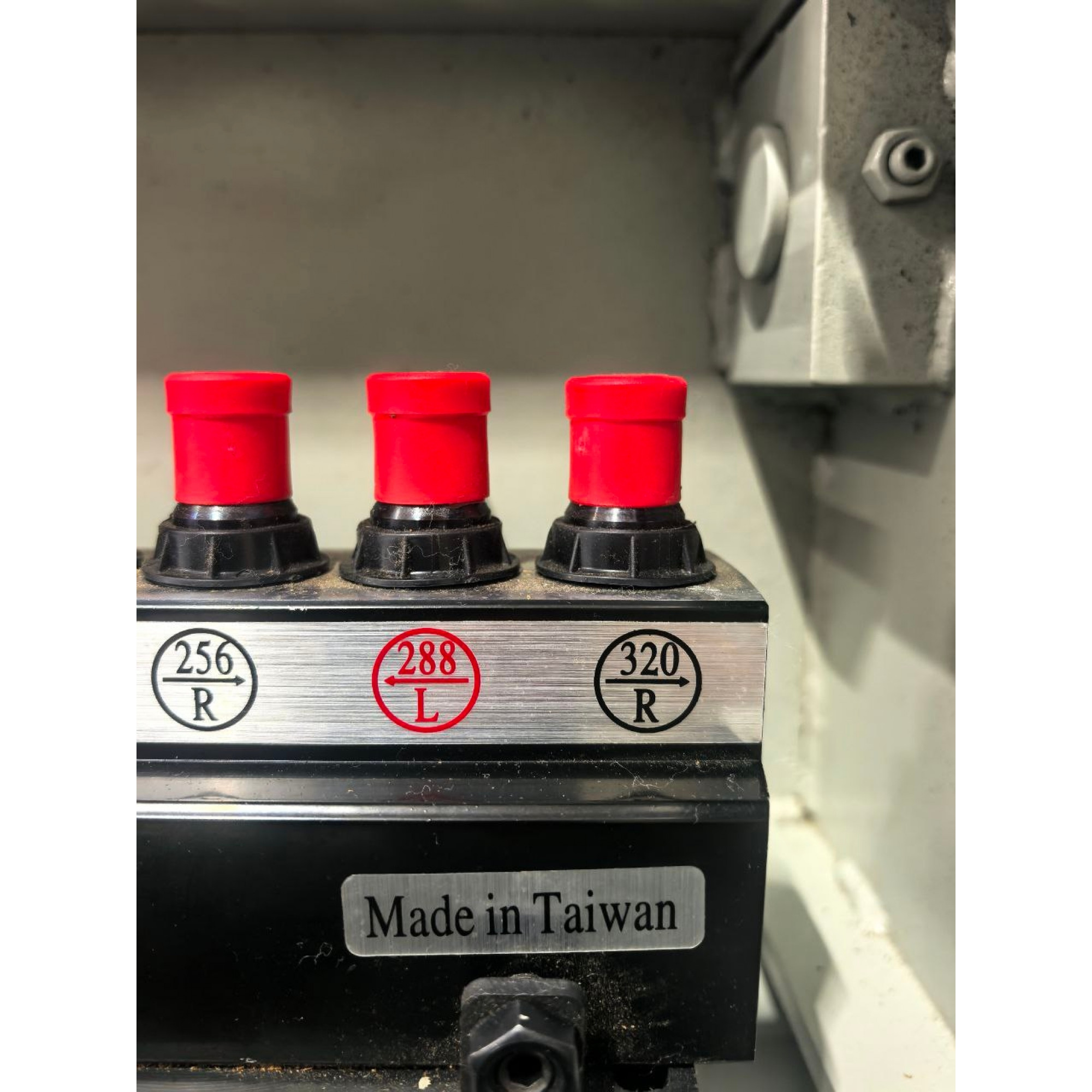

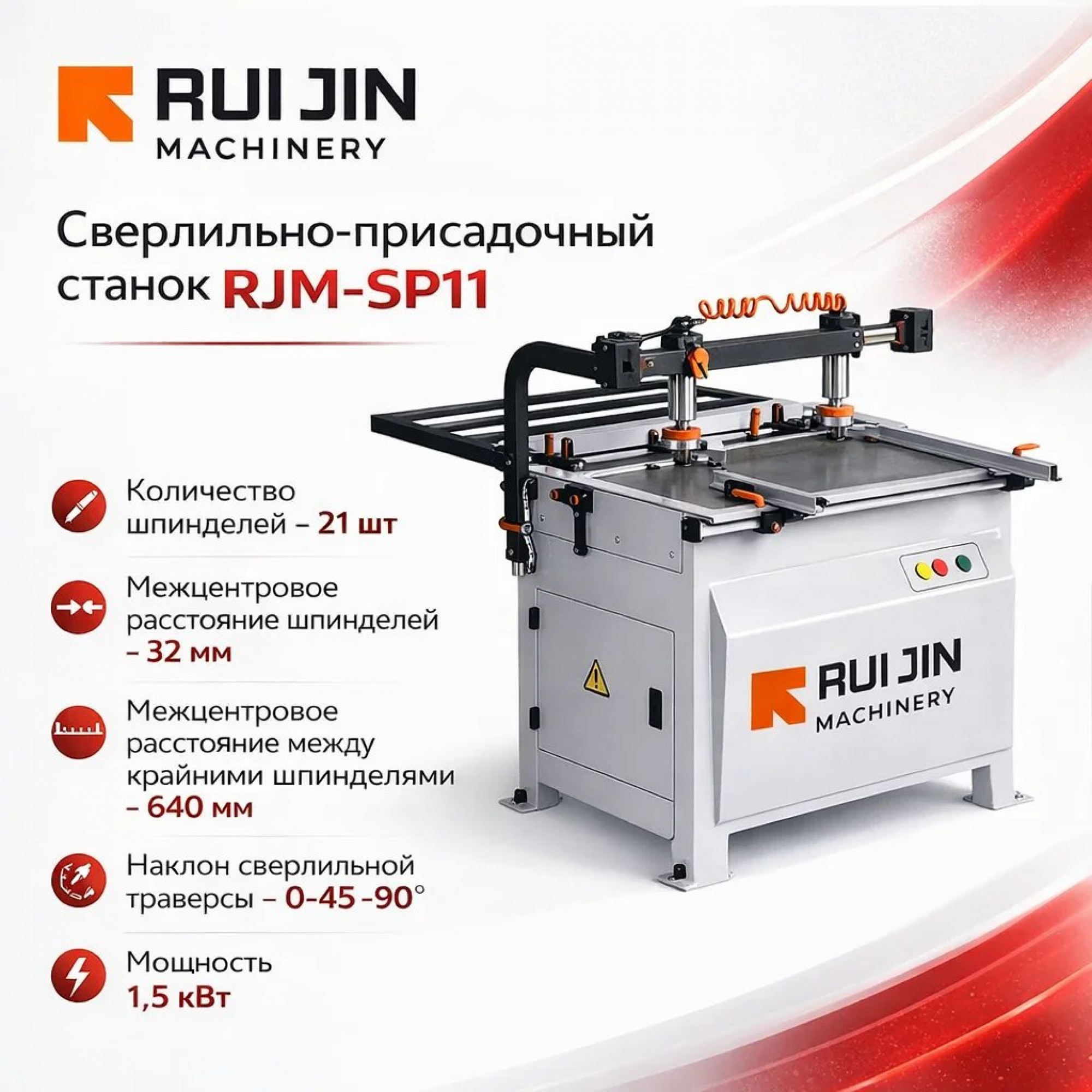

Состоит из 21-й шпиндельной головки, на расстоянии 32мм друг от друга каждая.
Подготовлен для сверления отверстий больших диаметров.

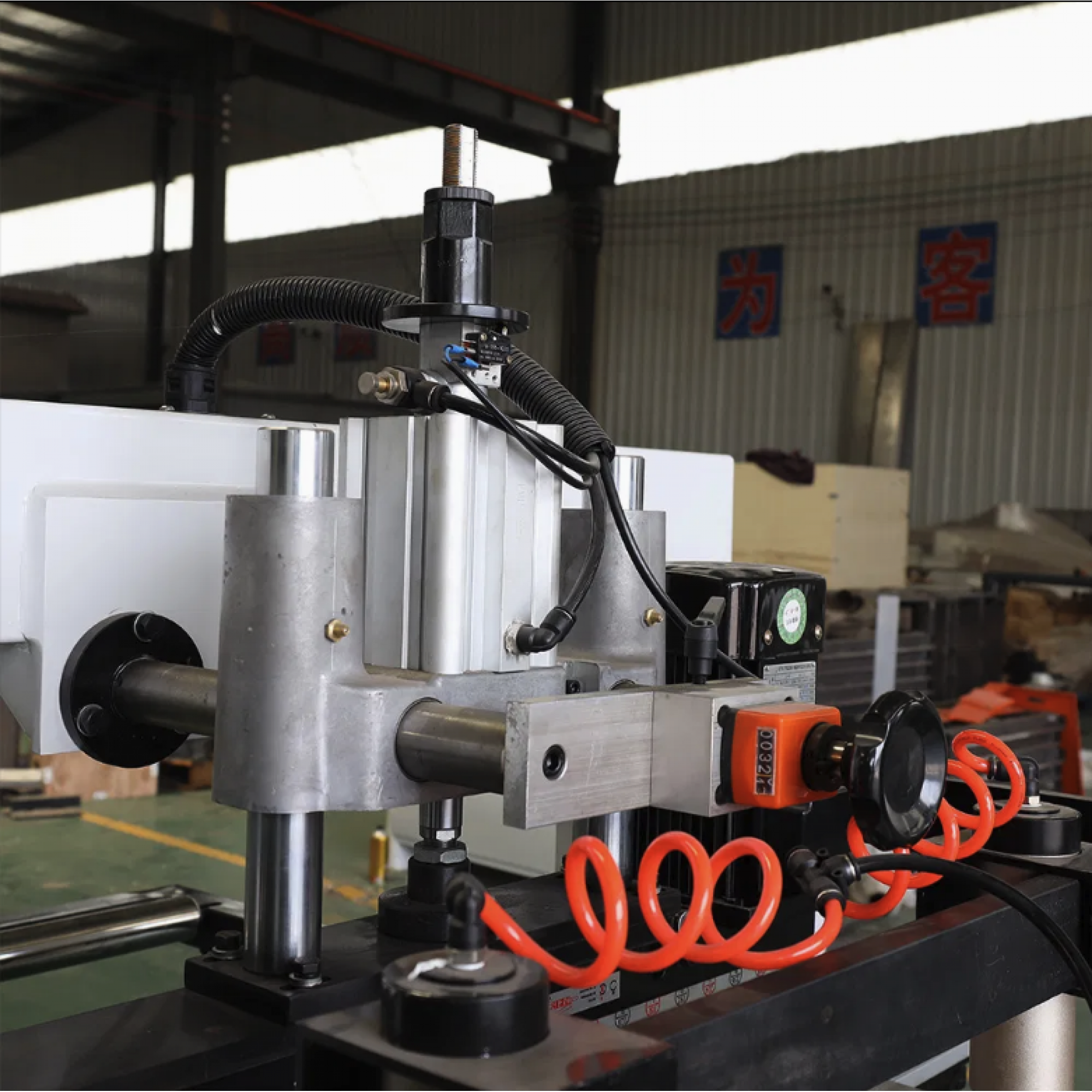

БЫСТРАЯ НАСТРОЙКА СВЕРЛИЛЬНОГО БЛОКА

Фронтальное  перемещение сверлильного блока оснащено механическим счетчиком для удобства настройки.

Перемещение осуществляется по двум высокоточным цилиндрическим направляющим.

Глубина сверления регулируется упорной гайкой.

УПОРЫ
Станок оснащен двумя боковыми перемещаемыми упорами.
Упоры перемещаются по цилиндрической направляющей.
Правый и левый упор оснащены удобными фиксаторами в нижней части.

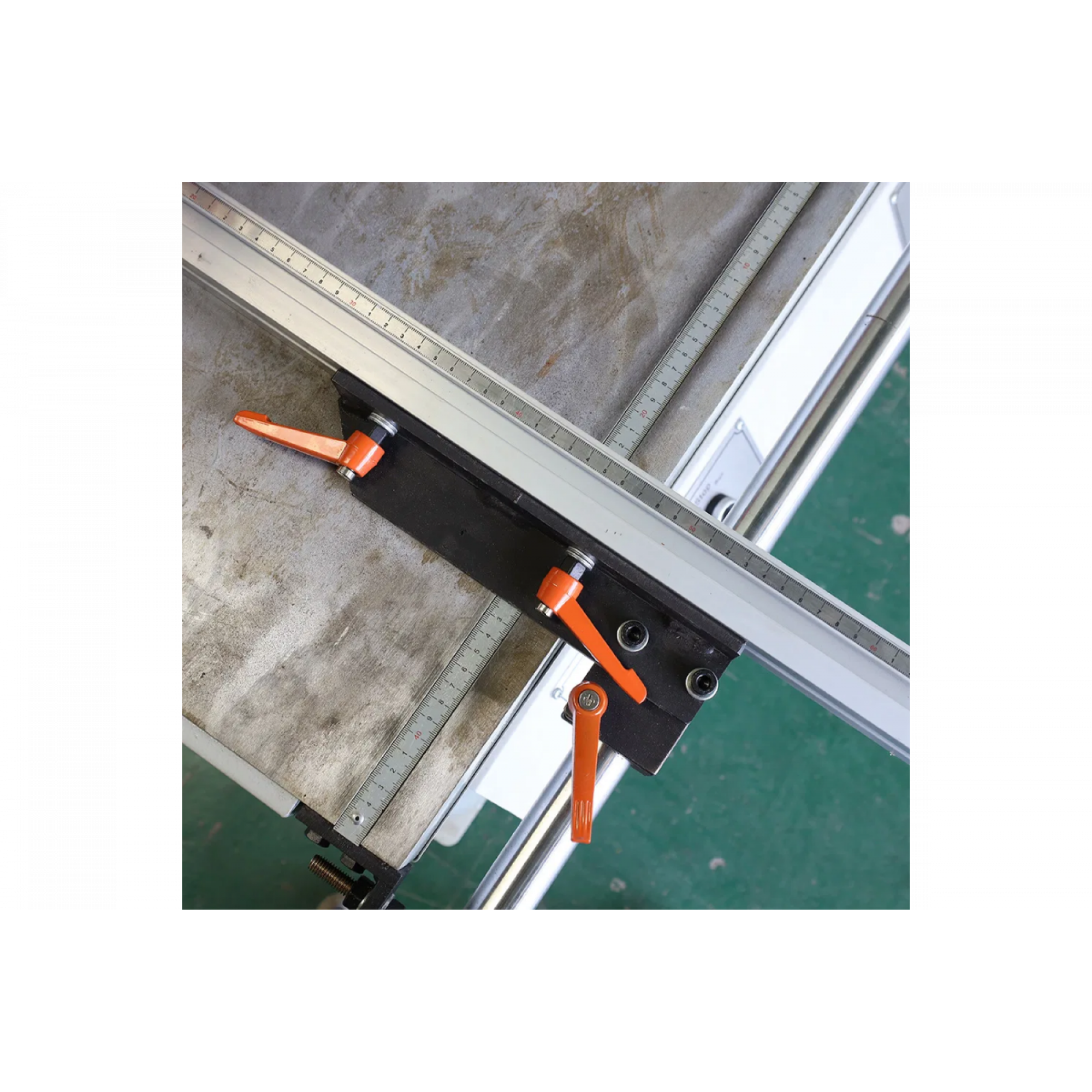

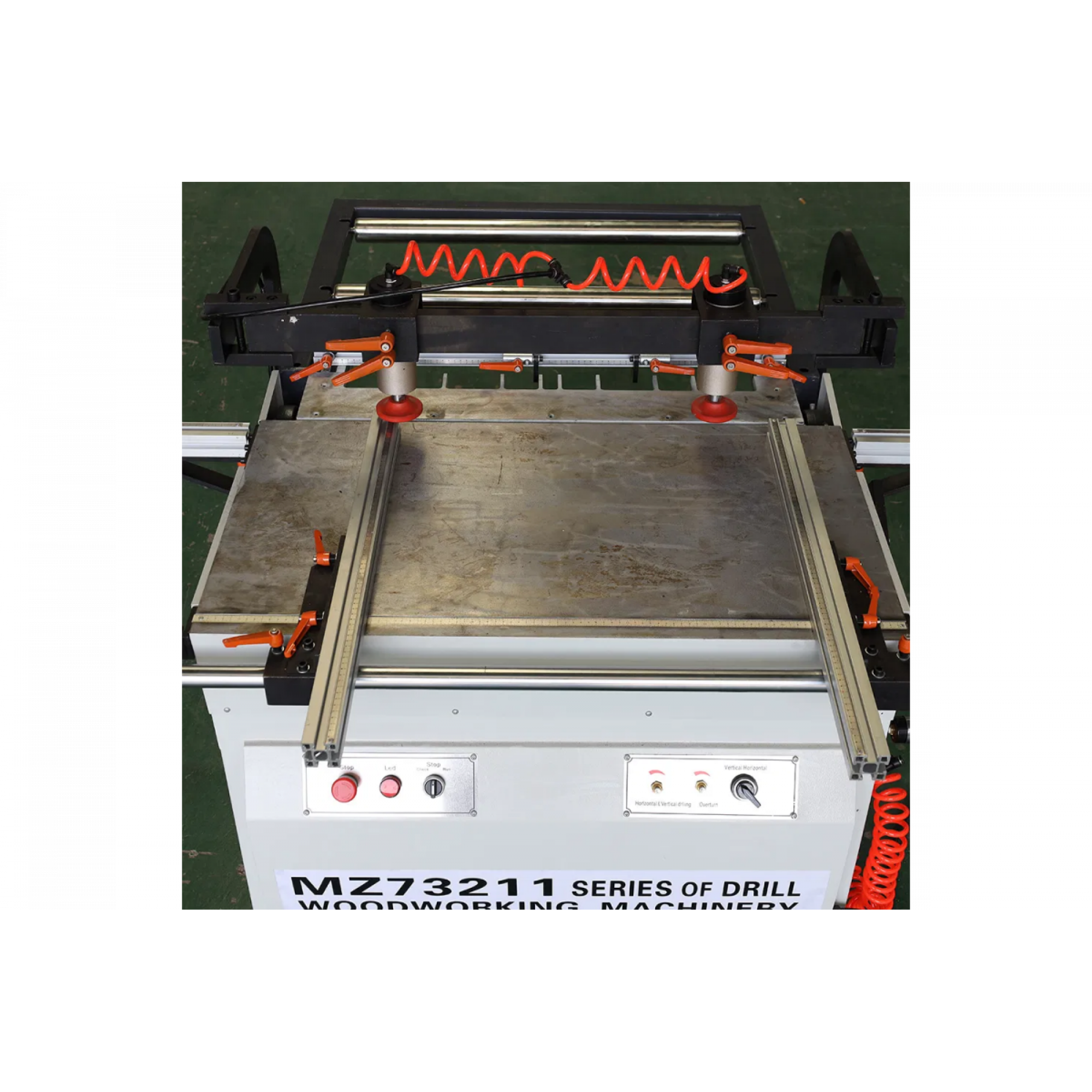

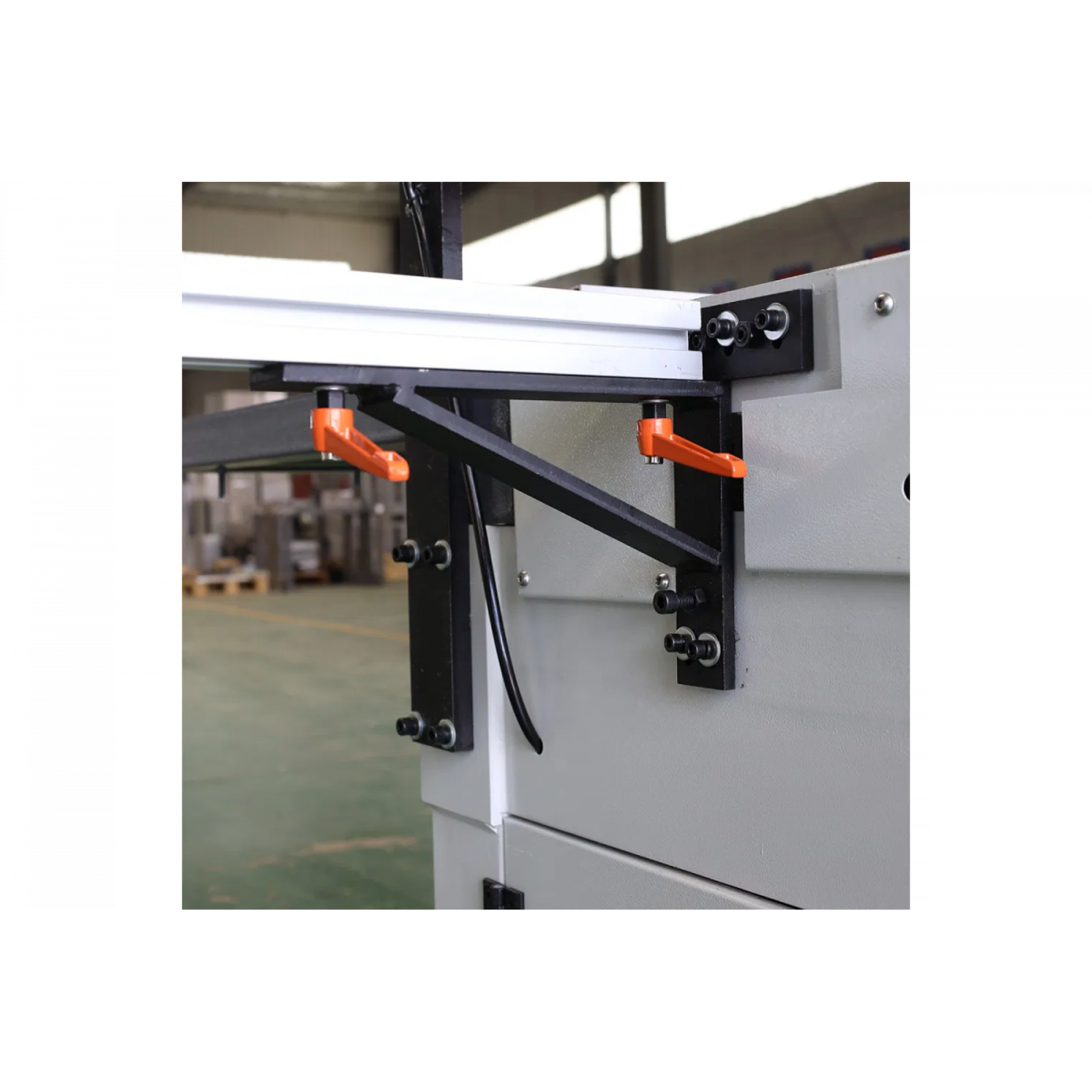

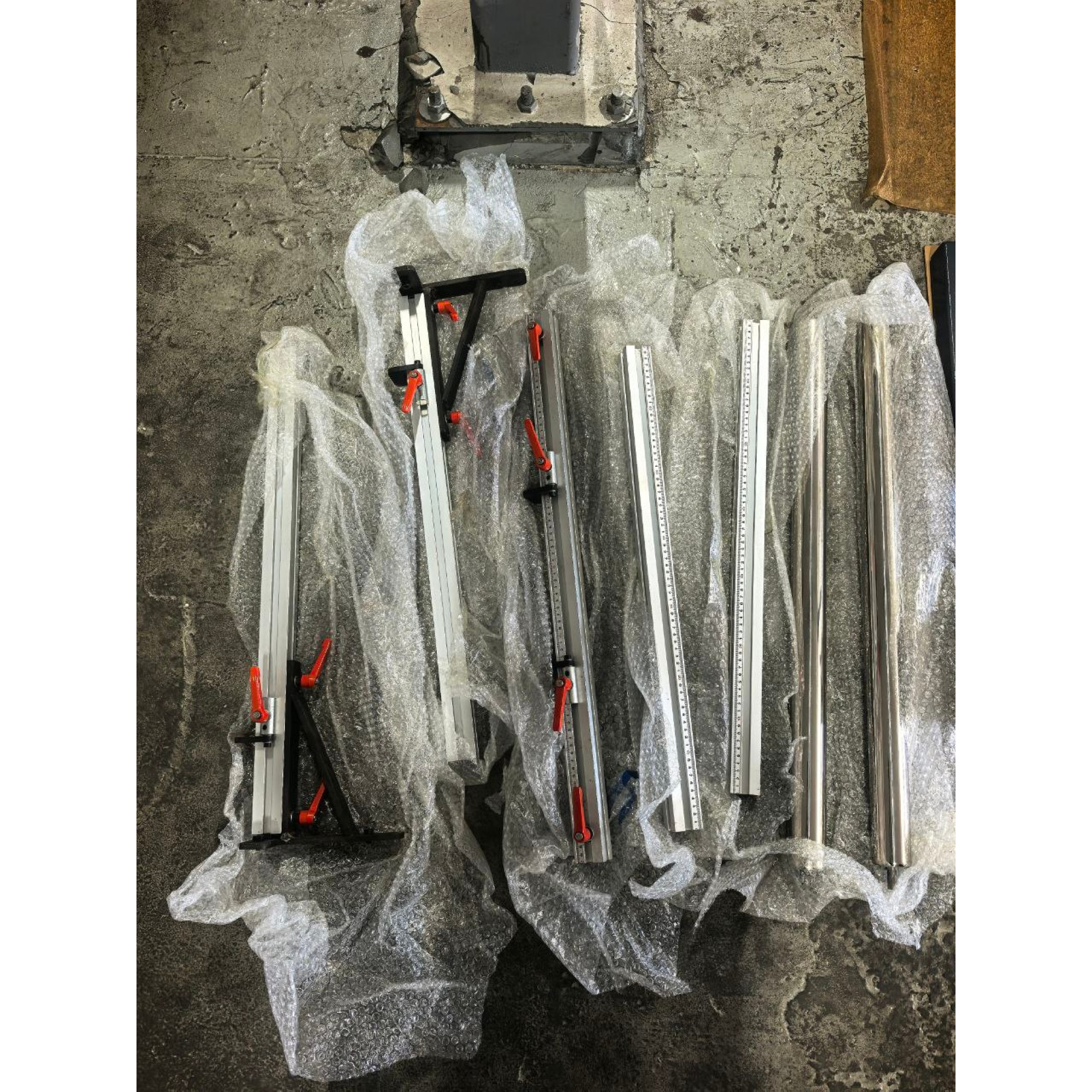

КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК
Станок оснащается 3-мя профильными алюминиевыми линейками с миллиметровой шкалой.
Две коротких, для крепления к боковым направляющим. Одна длинная (3м) для поперечного базирования.

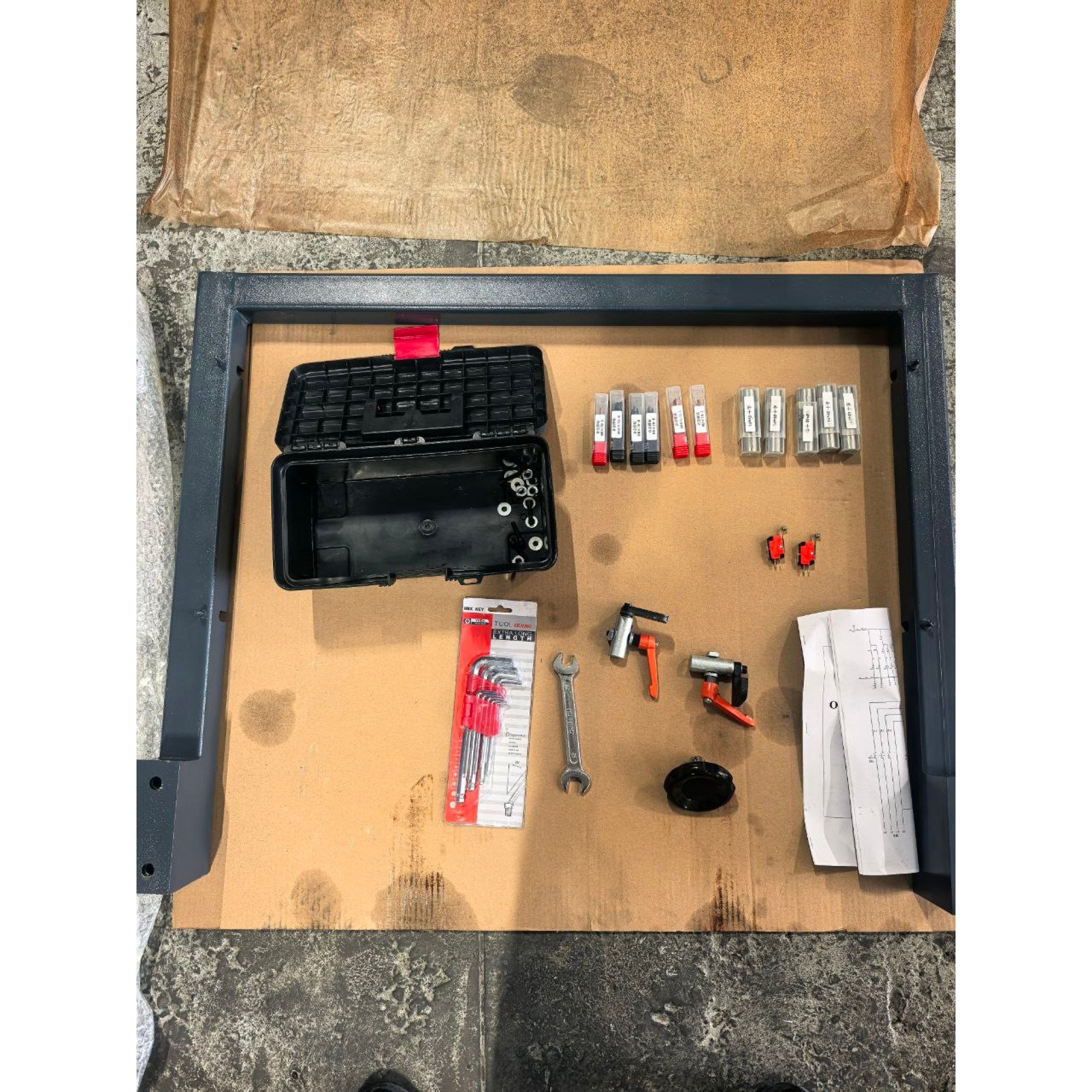

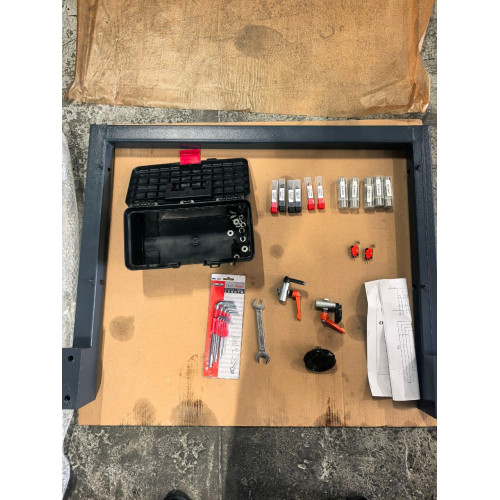

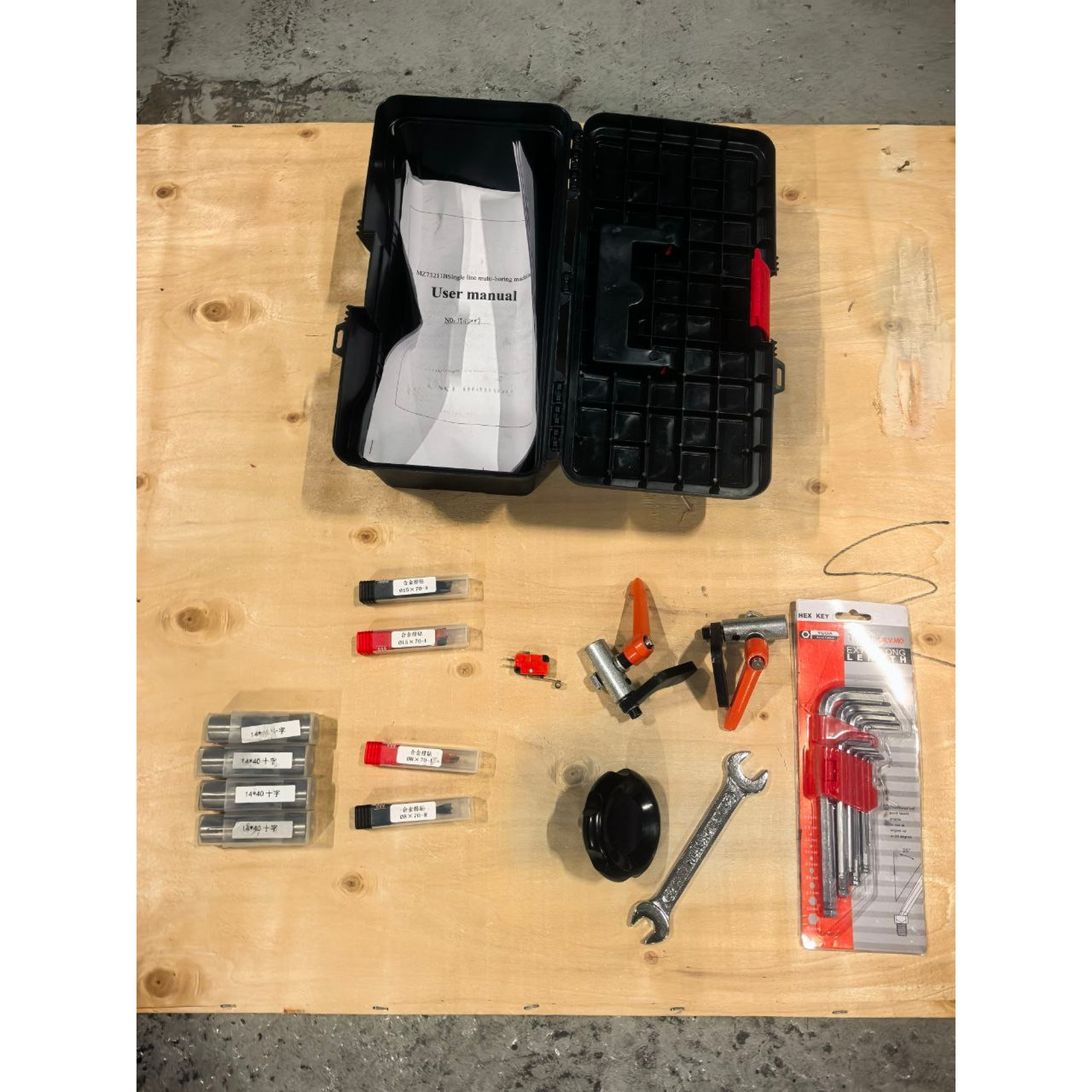

Так же в комплект поставки входит 6 откидных упоров, с возможностью установки на любой из трех линеек.

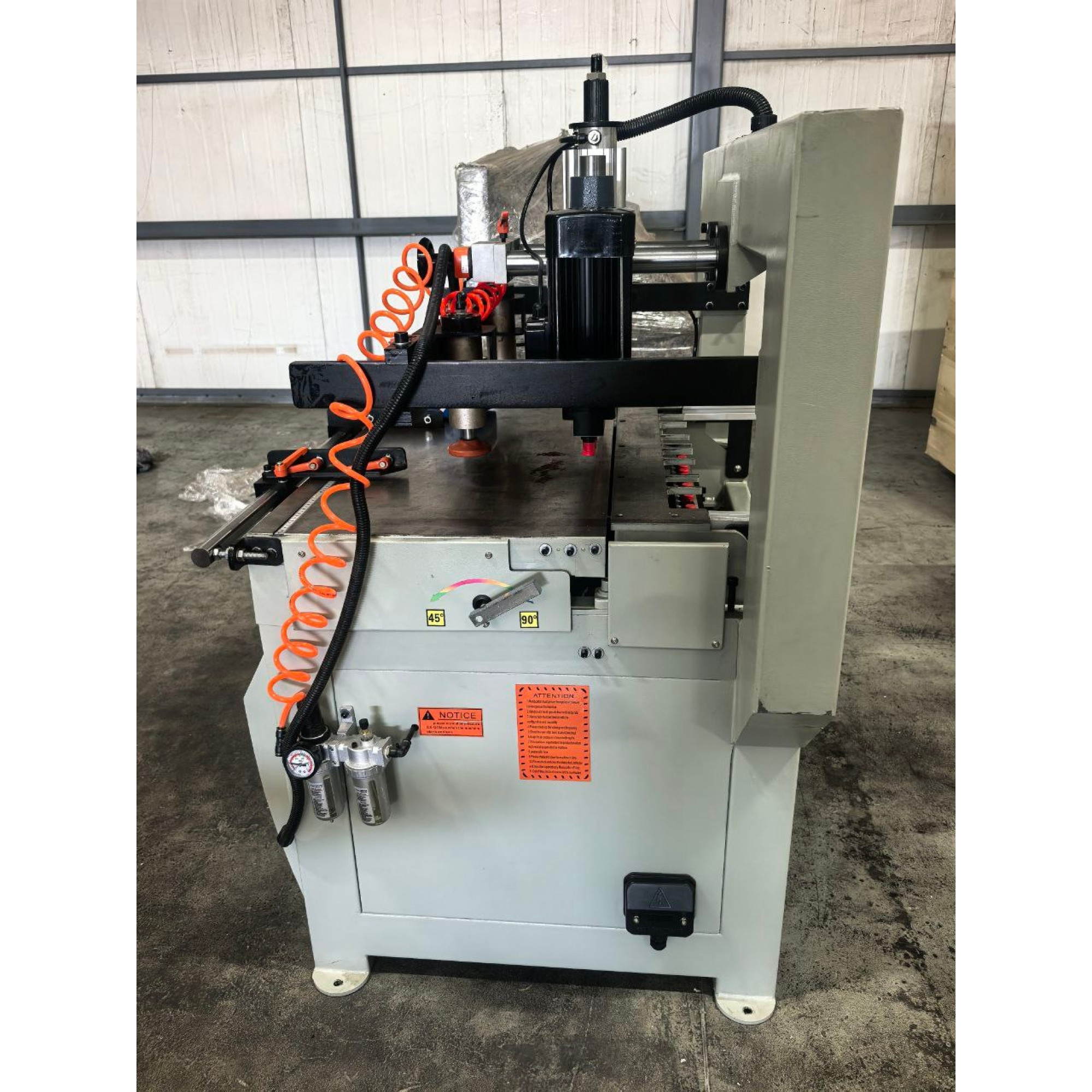

ФИКСАЦИЯ УГЛА НАКЛОНА 45 ГРАДУСОВ
Промежуточная фиксация угла наклона 0-45-90 градусов
позволяет существенно расширить технологические возможности станка.
